HH46X/HH48X/HH49X微阻緩閉蝶式止回閥是由由閥瓣、閥體、緩沖裝置以及微量調節閥所組合而成。該款水力控制閥是 用于污水處理廠、工業供水等水泵出口處，在清水、污水、海水等介質的排水管道上，起著防止介質管網逆流，同時還能夠自動消除破壞水錘的產生，從而保障水泵與管路不受損壞，起著保護作用。

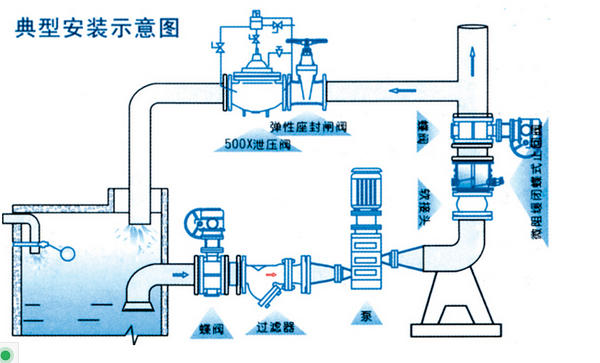

   應用范圍：微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用，通常是安裝在水泵出口處的位置，它即可實現防止介質逆流，有可防止水錘的產生，從而保障閥門設備的使用安全。
   微阻緩閉蝶式止回閥工作原理：依靠進口介質的推力作用，將兩塊閥瓣平穩推開；在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。
HH46X/HH48X/HH49X微阻緩閉止回閥特點：
1、體積小、重量輕，它的結構長度只有旋啟式止回閥的三分之一左右;
2、密封材質選用橡膠，密封性能良好，耐磨損，使用的壽命長;
3、緩閉系統性能非常良好可靠，不會受到管路中介質的影響，使得閥瓣能夠先速關后緩閉的效果，防止水錘產生;
4、由于該閥是橡膠緩沖，因此啟閉平穩，工作運行時能夠達到無噪音、無振動的效果;
5、相對于老式的止回閥流體阻力小，介質能夠暢通無阻，有著非常顯著的節能功能。

公稱壓力  PN(MPa)	公稱通徑  DN(mm)	尺寸（mm）			公稱壓力  PN(MPa)	公稱通徑  DN(mm)	尺寸（mm）
		L	H	H1			L	H	H1
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770
