Q341F渦輪球閥設有開度指示盤，能準確指示球閥的開啟角度。主要由鑄鋼球閥閥體、蝸輪箱等零件組成。Q341F蝸輪浮動法蘭球閥是一種常用且重要的閥類，在石油化工、長輸管線等領域有廣泛應用。

Q341F渦輪浮動法蘭式球閥工作原理：
  球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

Q341F手動渦輪球閥主要性能參數

型號	材料				適用溫度 /℃	適用介質
	閥體	閥桿	密封面	填料	≤150°	水、氣、油等
Q341F-16C Q341F-16P Q341F-25C Q341F-25P	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增強 PTFE	PTFE
			金屬堆焊鈷基	柔性石墨
	CF8	304	PTFE、增強 PTFE	PTFE		硝酸類等腐蝕性介質
			金屬堆焊鈷基	柔性石墨
	CF8M	316	PTFE、增強 PTFE	PTFE
			金屬堆焊鈷基	柔性石墨

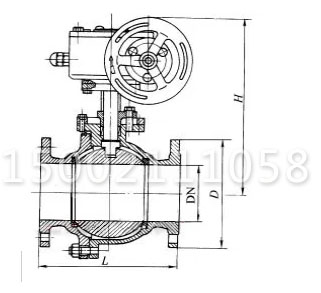

Q341F手動渦輪球閥主要零外形及連接尺寸

Q341F- PN16 蝸桿傳動球閥

DN	L	D	H	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500

Q341F- PN25 蝸桿傳動球閥

DN	L	D	H	重量/kg
100	305	230	528	90
125	381	270	547	130
150	403	300	592	170
200	419	360	791	250
250	568	425	926	385
300	648	485	948	625
