電動微量調節閥-精細流量控制閥-小口徑流量調節閥-電動卡套針型閥
更新：2023/9/27 16:24:35??????點擊：
- 品牌：???上海工開閥門
- 型號：???
產品介紹
微型電動執行器說明：
02/05型電動執行器，體積精小而具有較強力矩輸出。02型采用膠體外殼,
05型殼體采用鋅合金壓鑄而成，內部均使用全金屬齒輪箱，傳動定位軸承采用精
品軸承，具有較長使用壽命和各種惡劣環境適應能力。
控制面板，是大家熟悉的三鍵設計，分別是A/M鍵、▲鍵(UP)和▼鍵(DOWN);
而顯示面板采用最新的OLED技術的LCD，該LCD可以在-30-- -80°C環境 可靠工作，
且低功耗、壽命長。因此，對定位執行器的各種狀態、設置、故障提示等，采用
中文與數字的方式顯示，人機界面更友好。
驅動電機采用直流無刷電機，有效解決了體積與力矩的矛盾。具有小體積、
大力矩、高壽命、堵轉過力矩保護。位置傳感器采用耐磨型，長壽命(大于100萬
次)導電塑料電位器。
防水膠圈采用硅膠耐磨符合材料;力矩輸出軸不銹鋼工藝;
內部控制驅動板的進口芯片.....

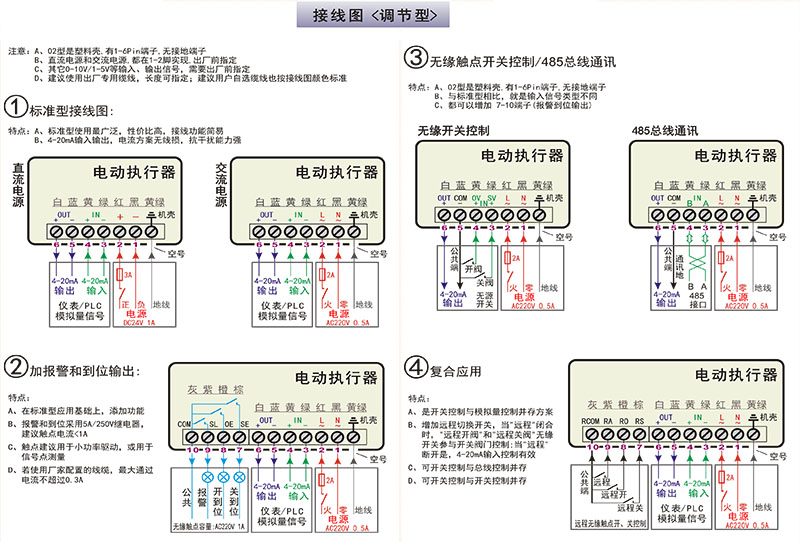

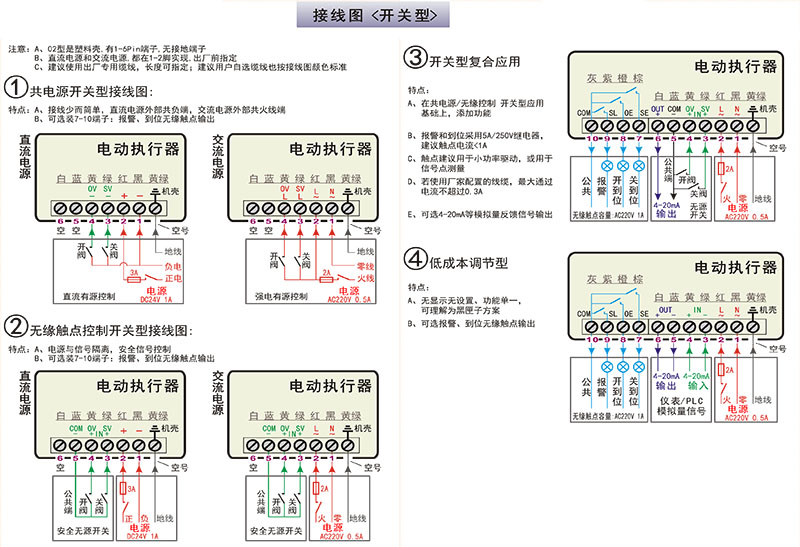

除了多種電源電壓可選，開關信號、比例信號、485總線、無線控制等多種控
制方案。
電動微量調節閥特點：
1、尺寸精小：產品外形精小，輸出軸標準8角內接，通用性強
2、LCD顯示：方便調試與設置應用，中文與數字界面
3、低功耗高可靠：直流無刷電機，功耗低、力矩大、壽命長
4、接口簡潔通用：標準接線端子，選配標準定制纜線
5、隔離措施：輸入信號、輸出信號、電源三方2000V隔離
6、電源可選：AC24V、AC110V、AC220V; DC12V、DC24V等
7、信號可選：開關量、模擬量、無緣觸點、總線、無線網絡等信號
8、出色的EMC性能：電磁輻射、靜電、防雷保護、過溫保護
9、過載保護：完善的過載(堵轉)處理、排故障程序，報警輸出
10、其它：閥位電子式校準、到位無緣觸點輸出 無線控制、無線組網等系統方案可選
|
名稱 |
性能指標 |
|
電源電壓 |
DC12V/24V; AC24V/110V/220V/380V |
|
待機功率 |
≤5W |
|
帶載額定功率 |
≤15W (DC24V) ≤20W (AC220V) 連續工作 |
|
堵轉功率 |
≤30W (DC24V) ≤40W (AC220V) ≤3秒 |
|
輸入控制信號 |
輸入阻抗≤120Q輸入精度誤差≤0. 1%輸入分辨率=0.1% 重復性誤差≤0.1% 溫度漂移系數≤0.1/20"C 4-20mA |
|
輸出反饋信號 |
輸出阻抗≤500Q輸出精度誤差≤0.1%輸出分辨率=0. 1% 重復性誤差≤0.1% 溫度漂移系數≤0.1/15°C 4-20mA |
|
閥位電位器信號 |
輸入電阻≥1KQ輸入精度誤差≤0. 1%輸入分辨率=0.1% 重復性誤差≤0.1%溫度漂移系數≤0.1/15°C 10KQ |
|
系統最大誤差 |
誤差≤(定位精度+0.1%+0. 1%) |
|
環境相對濕度 |
≤90%RH |
|
抗沖擊力 |
2G |
|
工作溫度范圍 |
- 25~55°C |
|
極限耐溫范圍 |
-45~75°C |
|
壽命 |
≥3年或20000小時 |
|
重量 |
02型 0.2Kg 05型 1.6Kg |
|
尺寸 |
02型長寬高=69x61 x58mm 05型長寬高=110x90x82mm |
|
可選配件 |
無線遙控器、485-USB轉 換器、LCD信號源 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
