J43W-25P不銹鋼法蘭針型閥-高壓截止閥-不銹鋼截止閥-針型閥-儀表閥
更新：2022/9/7 13:07:06??????點擊：
- 品牌：???上海工開閥門
- 型號：???J43W-25P
產品介紹
J43W不銹鋼法蘭針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕。J43W儀表法蘭針型閥是儀表測量管路系統(tǒng)中重要組成部分，功用是作開啟或切斷管道通路用。J43W法蘭針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
J43W法蘭針型閥形比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。
J43W法蘭針型閥與壓力表配合使用。一般的J43W法蘭針型閥形都做成螺紋連接。
J43W法蘭針型閥主要性能規(guī)范
| 產品名稱 | J43W法蘭針型截止閥 |
| 產品型號 | J43W |
| 公稱通徑 | DN6-40 |
| 壓力范圍 | 1.6MPa-16.0MPa |
| 閥體材質 | 不銹鋼(304L/R、316L/R) |
| 結構特征 | 錐面密封 |
| 適用溫度 | -29℃～+538℃ |
| 適用介質 | 水,油,氣等腐蝕性與非腐蝕性介質 |
| 序號 NO. | 零件名稱 Part name | 材質 Material |
| 1 | 法蘭 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
| 4 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 7 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |

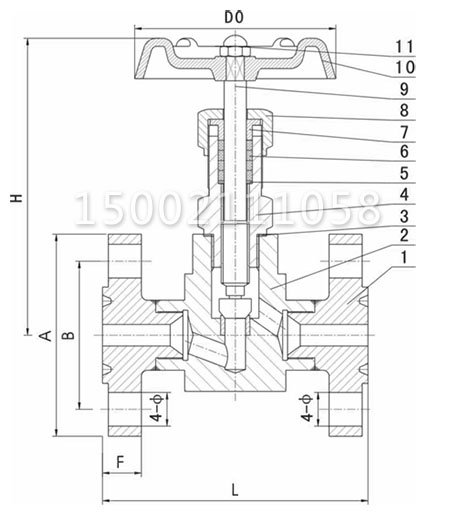

J43W法蘭針型閥主要外形及連接尺寸
| 公稱通徑 DN | A | B | C | F | N-? | L | H | D0 |
| DN10 | 90 | 60 | 41 | 14 | 4-?14 | 130 | 90 | 60 |
| DN15 | 95 | 65 | 46 | 14 | 4-?14 | 132 | 90 | 60 |
| DN20 | 105 | 75 | 56 | 16 | 4-?14 | 150 | 105 | 80 |
| DN25 | 115 | 85 | 65 | 16 | 4-?14 | 150 | 120 | 100 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業(yè)工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優(yōu)質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
