KF941X-2.5C電動敞開式插板閥|敞開式盲板閥
更新：2025/3/21 10:01:42??????點擊：
- 品牌：???上海工開閥門
- 型號：???KF941X-2.5C、KF941X-1C
產品介紹
KF941X-2.5C電動敞開式插板閥|敞開式盲板閥是敞開式設計結構，閥體采用框架式結構，宓封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長，重量輕。敞開式插板閥密封圈裝在閥板上，便于更換密封膠圈更換。電動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正常運行。閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態極為方便，具有封閉式不可替代的優勢。敞開式插板閥配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。
上海工開閥門生產的KF941X-2.5C電動敞開式插板閥|敞開式盲板閥是用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置?。此外，它還可以用于煤氣加壓站等其他管線上?。增加了水冷機構的冶金閥門，耐溫可達450℃，尤其適用干法除塵系統。
本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。
KF941X電動敞開式插板閥工作原理：KF941X電動敞開式插板閥是采用彈簧夾緊機構，同步性好，通過夾緊驅動裝 置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳 動結構機構同時使4-6根閥桿做同步旋轉（口徑小為4根，口徑 大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動 ，使門板密封圈與兩面閥體密封圈脫離。再啟動行走驅動裝置 將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置 發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈 移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位 置即可實現閥門開關。壓緊傳動機構采用齒圈、齒輪、梯形螺紋、絲桿副同步雙向壓緊。左、右旋梯形螺紋絲桿同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠、板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。
產品技術特點
一、結構優勢
1. 敞開式設計：外部維護（密封膠圈更換、電動裝置檢修）不影響運行
2. 運動狀態直觀：啟閉過程可視化，狀態檢查便捷
二、傳動與密封技術
1. 浮動閥板技術：多閥桿同步旋轉（4-6 根，口徑適配）
2. 壓緊機構：齒圈 + 齒輪 + 梯形螺紋絲桿副（雙向同步壓緊，自鎖性好）
3. 行走機構：銷齒傳動（抗粉塵、免頻繁潤滑）
三、控制與安全配置
1. 防爆型控制柜（可選）：支持本地 / 遠程（PLC 系統）控制（10 米以上距離）
2. 密封性能：橡膠密封圈 + 閥體雙密封面，零泄漏保障
四、應用行業（適用工況為粉塵多、潤滑條件差、惡劣環境）
1. 鋼鐵冶金：高爐煤氣、除塵系統
2. 化工 / 石化：粉料輸送、腐蝕性介質管道
3. 環保 / 電力：煙氣處理、灰渣管路
3. 建材：水泥、礦石輸送系統
KF941X-2.5C電動敞開式插板閥|敞開式盲板閥性能參數：
| 公稱通徑 | DN300~2000 | |||
| 公稱壓力MPa | 0.05MPa | 0.1 MPa | 0.15 MPa | 0.25 MPa |
| 密封試驗壓力MPa | 0.055 MPa | 0.11 MPa | 0.165 MPa | 0.275 MPa |
| 強度試驗壓力MPa | 0.075 MPa | 0.15 MPa | 0.225 MPa | 0.375 MPa |
| 密封材料 | NBR橡膠 | 硅橡膠 | 氟橡膠 | 硬密封 |
| 適用溫度 | -20-100℃ | -20-200℃ | -20-300℃ | -20-450℃ |
| 適用介質 | 空氣、煤氣、含塵煤氣 及有毒、有害、易燃氣體 | |||
| 電源電壓 | 380V.AC 50HZ | |||
| 驅動方式 | 手動、電動、氣動、電動推桿、電液動推桿 | |||

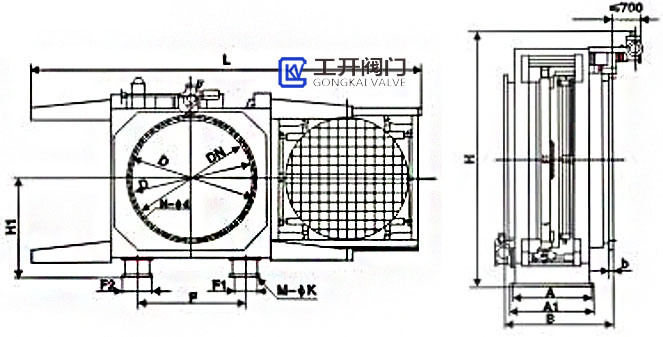

KF941X-2.5C電動敞開式插板閥|敞開式盲板閥外形尺寸和結構圖
| DN | D | D1 | Β | b | n-Φd | Η | H1 | L | F | Μ-ΦΚ | 功率(KW) | |
| 走板 | 夾板 | |||||||||||
| 400 | 540 | 495 | 600 | 18 | 16-22 | 1300 | 350 | 2210 | 500 | 4-23 | 1.1 | 1.5 |
| 450 | 595 | 550 | 600 | 18 | 16-22 | 1520 | 400 | 2400 | 500 | 4-23 | 1.1 | 1.5 |
| 500 | 645 | 600 | 600 | 18 | 20-22 | 1600 | 450 | 2540 | 500 | 4-23 | 1.1 | 1.5 |
| 600 | 755 | 705 | 800 | 24 | 20-26 | 1750 | 500 | 2720 | 900 | 8-23 | 1.1 | 1.5 |
| 700 | 860 | 810 | 800 | 24 | 24-26 | 1884 | 720 | 2815 | 950 | 8-23 | 1.1 | 1.5 |
| 800 | 975 | 920 | 800 | 24 | 24-30 | 1970 | 800 | 3115 | 1045 | 8-23 | 1.5 | 2.2 |
| 900 | 1075 | 1020 | 800 | 24 | 24-30 | 2086 | 880 | 3640 | 1250 | 8-23 | 2.2 | 2.2 |
| 1000 | 1175 | 1120 | 800 | 24 | 28-30 | 2250 | 960 | 3940 | 1250 | 8-23 | 2.2 | 2.2 |
| 1200 | 1375 | 1320 | 1200 | 26 | 32-30 | 2837 | 1165 | 5930 | 1060 | 8-33 | 1.1 | 1.5 |
| 1400 | 1575 | 1520 | 1200 | 26 | 36-30 | 3057 | 1285 | 6530 | 1400 | 8-33 | 1.1 | 1.5 |
| 1600 | 1790 | 1730 | 1200 | 32 | 40-30 | 3257 | 1385 | 7130 | 1560 | 8-33 | 1.5 | 2.2 |
| 1800 | 1990 | 1930 | 1400 | 32 | 44-30 | 3400 | 1428 | 7730 | 1750 | 8-33 | 2.2 | 2.2 |
| 2000 | 2190 | 2130 | 1400 | 32 | 48-30 | 4010 | 1850 | 8400 | 1800 | 8- 33 | 2.2 | 2.2 |
| 2200 | 2405 | 2340 | 1600 | 32 | 52-30 | 4110 | 1950 | 9050 | 1900 | 8-33 | 2.2 | 2.2 |
| 2400 | 2605 | 2540 | 1600 | 32 | 56-33 | 4365 | 2050 | 9600 | 2360 | 8-33 | 2.2 | 2.2 |
| 2600 | 2805 | 2740 | 1800 | 34 | 60-33 | 4375 | 2150 | 8567 | 2460 | 8-36 | 2.2 | 2.2 |
| 2800 | 2960 | 3030 | 1800 | 36 | 64-36 | 4554 | 2280 | 8925 | 2532 | 8-36 | 2.2 | 2.2 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，上海工開閥門將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
