Q642F氣動Y型三通球閥-氣動三通球閥120度135度-Y型三通球閥
更新：2022/7/11 10:34:47??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q642F、Q642H
產品介紹
氣動Y型三通球閥采用Y型流道形式，閥座為三面閥座，有相互成120°、135°二種閥體結構形式，根據需要實現對介質流向切換兩種工況。
氣動Y型三通球閥的安裝形式多樣，可根據管路的布局選擇不同的外形進行安裝，流道平坦、流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，不會造成二次污染。
氣動Y型三通球閥與閥座密封，根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開
可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
氣動Y型三通球閥性能參數
| 型號 | Q642F、Q642H |
| 公稱通徑 | DN50～DN250(mm) |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 連接形式 | 法蘭式 |
| 結構形式 | Y型三通 |
| 驅動方式 | 氣源控制(壓縮空氣4-7bar) |
| 使用溫度 | -40℃～450℃ |
| 控制形式 | 開關型(開關兩位控制)、調節型(4～20mA信號) |
| 閥體材質 | 碳鋼WCB、不銹鋼304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |

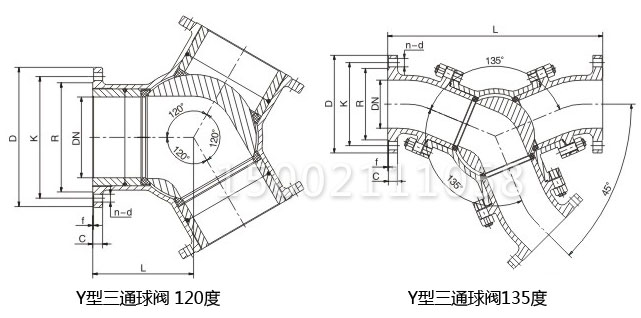

氣動Y型三通球閥主要零外形及連接尺寸
| 120度Y型三通球閥尺寸圖 | |||||||
|---|---|---|---|---|---|---|---|
| DN | L | D | K | R | C | f | n-d |
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 135度Y型三通球閥尺寸圖 | |||||||
|---|---|---|---|---|---|---|---|
| DN | L | D | K | R | C | f | n-d |
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
