J65YY型鍛鋼截止閥采用壓力自緊式閥蓋設計，其閥體與閥蓋用螺紋連接，中腔采用自緊密封結構，壓力越高，密封性越好。其閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏。
   J65Y/H Y型鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。
J65Y/H Y型鍛鋼截止閥產品特點：
  1、螺紋閥蓋,可根據用戶要求設計為焊接或可拆卸結構
  2、接近直線的流道設計，減少流阻
  3、二次節流面設計，減少對密封面的沖刷
  4、承插焊端或對接焊
  5、旋轉升降閥桿
  6、整體閥座
  7、可選擇電動或氣動的驅動方式
  8、較傳統J61Y性能優越,節能,使用壽命長

Y型鍛鋼截止閥性能參數

產品制造標準：
設計制造標準：ASME
B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276F316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276304	A276304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276420
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對客戶指定內件代號決定 CS=碳鋼；AS=合金鋼；SS=不銹鋼。

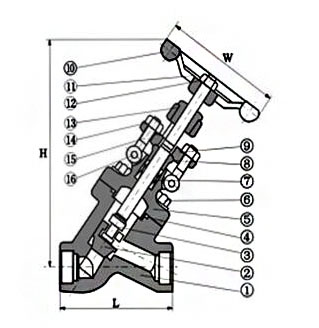

Y型鍛鋼截止閥主要外形及連接尺寸

規格	1/2	3/4	1	1-1/4	1-1/2	2
L	98	111	120	140	140	170
H(開)	175	215	254	305	305	365
W	100	125	160	160	180	200
重量	5	6.3	7.6	9.8	13.8	14.0

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
