二片式鍛造高壓球閥-美標二片式鍛鋼球閥A105/F304/F316/F51/F53/F55二片式螺紋 焊接球閥
更新：2024/10/14 10:53:59??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q11F
產品介紹
二片式鍛鋼高壓球閥具有出色的自潤滑性能，例如聚四乙烯等密封環材料，并且使用壽命長，因為與球的摩擦損失很小。
美標二片式鍛鋼球閥本身具有結構緊湊，密封可靠，結構簡單和易于維護的特點。密封表面和球形表面通常處于閉合狀態，并且不容易被介質腐蝕。易于操作和維護。適用于化工，石油，t然氣和冶金等行業。t然氣管道中的硫化氫介質，雜質很多，腐蝕嚴重。
二片式鍛鋼球閥執行標準
設計和制造符合BS5351MSSSP-118、
連接方式符合：
1、承插焊接符合ANSIB16.11、JB/T1751
2、螺桿兩端符合ANSIB1.20.1、JB/T7306;
3、對焊連接符合ANSIB16.25、JB/T12224
4、兩端法蘭符合ANSIB16.5、JB79

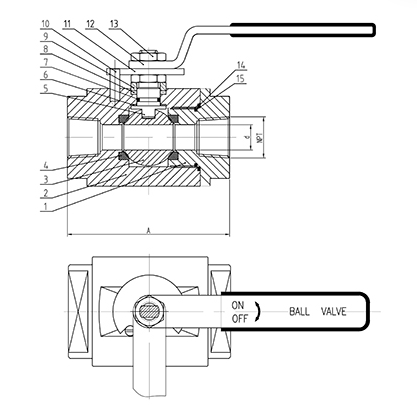

美標二片式鍛鋼高壓球閥主要零部件材質
| 序號 | 零件名稱 | 碳鋼 | 不銹鋼 | ||
| 1 | 閥體 | A105 | F304 | F316 | F316L |
| 2 | 球 | F304 | F316 | F316L | |
| 3 | 閥桿 | F304 | F316 | F316L | |
| 4 | 密封圈 | PTFE, RPTFE, 尼龍 | |||
| 5 | 墊片 | O型圈, PTFE, 石墨 | |||
| 6 | 填料 | PTFE, 石墨 | |||
| 7 | 止推墊片 | PTFE | |||
| 8 | 定位片 | A283D, 不銹鋼 | |||
| 9 | 手柄 | A283D, 不銹鋼 | |||
| 10 | 螺母 | T304 | |||
| 11 | 定位銷 | T304 | |||
美標二片式鍛鋼高壓球閥主要連接尺寸
| RB | FB | L | d | NPT | SW | L1 | H | W |
重量 KG |
|||
| RB | FB | RB | FB | RB | FB | |||||||
| 3/8x1/4 | 1/4 | 68 | 9.5 | 3/8 | 1/4 | 17.6 | 14.2 | 9.6 | 9.6 | 53 | 130 | 1.1 |
| 1/2x3/8 | 3/8 | 68 | 9.5 | 1/2 | 3/8 | 21.8 | 17.6 | 9.6 | 9.6 | 53 | 130 | 1.1 |
| 3/4x1/2 | 1/2 | 73 | 13 | 3/4 | 1/2 | 27.1 | 21.8 | 12.7 | 12.7 | 56 | 130 | 1.3 |
| 1x3/4 | 3/4 | 97 | 17 | 1 | 3/4 | 33.8 | 27.1 | 12.7 | 12.7 | 70 | 160 | 1.9 |
| 11/4x1 | 1 | 105 | 23 | 11/4 | 1 | 42.6 | 33.8 | 12.7 | 12.7 | 80 | 220 | 3.3 |
| 11/2x11/4 | 11/4 | 118 | 30 | 11/2 | 11/4 | 48.7 | 42.6 | 12.7 | 12.7 | 90 | 250 | 4.1 |
| 2x11/2 | 11/2 | 133 | 38 | 2 | 11/2 | 61.2 | 48.7 | 15.9 | 15.9 | 100 | 250 | 5.6 |
| 21/2x2 | 2 | 148 | 48 | 21/2 | 2 | 74.1 | 61.2 | 15.9 | 15.9 | 110 | 290 | 12.2 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
