ZZYP自力式壓力調節閥_鑄鋼不銹鋼材質自力式單座調節閥
更新：2024/10/30 15:28:30??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZZYP-16C、ZZYP-16P
產品介紹
ZZYP自力式壓力調節閥是是一種無需外來能源，而只依靠被調介質自身的壓力變化達到自動調節和穩定閥前(或閥后)壓力為恒定值的一種節能型壓力調節閥。
ZZYP自力式壓力調節閥利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。該閥是一種理想的節能型產品，它廣泛應用于蒸汽的保壓與穩定，也適用于非腐蝕性氣體，低粘度液體介質減壓穩壓(閥后)或泄壓穩壓(閥前)的自動控制。
自力式壓力調節閥工作原理：介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另路經取壓管（介質為蒸汽時加冷凝器）被引入執行機構作用于膜片上，使閥芯 隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直閥前壓力下降設定值為 止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直閥前壓力上升設定值為止。若閥前壓力小于設定 值則該閥直是關閉的。
ZZYP自力式壓力調節閥特點：
1、自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
5、橡膠膜片式檢測，執行機構測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏、控制精確。
ZZYP自力式溫度調節閥技術參數
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||
| 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||||||||||
| 額定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||||||||||
| 公稱壓力 | PN 16、40、64 CLASS150LB~300LB | ||||||||||||||||||||||||||||||
| 壓力調節范圍（Kpa） |
15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制壓力盡量選擇在調節范圍中間值附件。 |
||||||||||||||||||||||||||||||
| 流量特性 | 快開 | ||||||||||||||||||||||||||||||
| 調節精度% | ±5-10 | ||||||||||||||||||||||||||||||
| 使用溫度 | -40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃ | ||||||||||||||||||||||||||||||
| 允許泄漏量 | 硬密封（1/h） | 單座：≤10-4閥額定容量（IV）級；套筒：≤5×10-4閥額定容量（II級） | |||||||||||||||||||||||||||||
| 軟密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||||||||||
| 減壓比 | max | 10 | |||||||||||||||||||||||||||||
| min | 1.25 | ||||||||||||||||||||||||||||||
| 閥前壓力的min值 | |||||||||||||||||||||||||||||||
| 閥前壓力KPa | 30 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||||||
| 閥后壓力KPa | 15-24 | 15-40 | 15-80 | 15-120 | 20-160 | 25-200 | 30-240 | 35-280 | 40-320 | ||||||||||||||||||||||
| 閥前壓力KPa | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | ||||||||||||||||||||||
| 閥后壓力KPa | 45-360 | 50-400 | 55-440 | 60-480 | 65-520 | 170-560 | 75-600 | 80-640 | 85-680 | ||||||||||||||||||||||
| 閥前壓力KPa | 900 | 950 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |||||||||||||||||||||||
| 閥后壓力KPa | 90-720 | 95-760 | 100-800 | 125-1000 | 150-1200 | 200-1600 | 250-2000 | 300-2400 | |||||||||||||||||||||||
ZZYP自力式溫度調節閥零部件材質
| 材料代號 | C（WCB） | P（304） | R（316） | |
|
主要 零件 |
閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
| 膜蓋 | A3、A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||

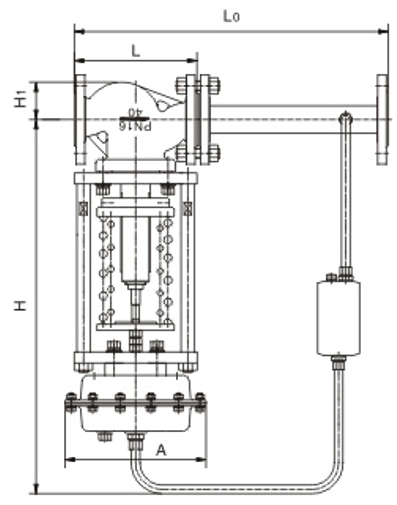

ZZYP自力式溫度調節閥結構尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓力調節范圍(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接口螺紋 | M16X1.5 | ||||||||||||||
