1.范圍

本說明書包括了公稱通徑DN20mm、公稱壓力PN40法蘭端連接的手動操作的高溫閘閥。

2.用途

2.1本閥門在電力工業、石油煉制、石油化工、海洋石油、城市建設中的自來水工程和污水處理工程，化工等領域中應用較多，在管道上作啟閉裝置。

2.2閥門的材質的適用溫度

2.2.1閥體采用2520，即310S耐熱不銹鋼，具有很好的抗氧化性、耐腐蝕性。310S不銹鋼適于制作各種爐用構件、最高工作溫度1200 ℃，連續使用溫度1150 ℃。

3.結構

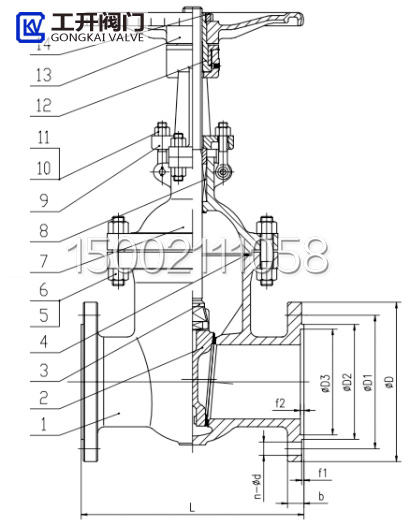

3.1高溫閘閥基本結構見圖

4.操作

手動閥門用手轉動手輪，使閥桿上升、下降，從而帶動閘板上、下運動，開啟、關閉閥門。

閥門上設有“開”“關”指示機構，順時針?lè)较蛐D(zhuǎn)，閘板下降，指針指向“關”位置，閥門關閉。逆時針?lè)较蛐D(zhuǎn)，閘板上升，指針指向“開”位置，閥門開啟。

5.保管、保養、安裝和使用

5.1閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。

5.2長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。

5.3安裝前應仔細核對閥門標志是否與使用要求相符。

5.4安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。

5.5安裝前、后管路內必須吹掃干凈，保證管路內無殘留物

5.6使用前，要做安全測試，讓高溫介質通過閥門測試1個小時后關閉，然后檢測閥門的螺栓和密封面是否有問題。

5.7管路試壓時，必須用加長桿手輪。關閉閥門且必須關閉到位(觀察指針位置)。手輪順時針?lè)较蛐D(zhuǎn)為關閉，逆時針?lè)较蛐D(zhuǎn)為開啟。

5.8閥門應定期排污吹掃，防止結焦。

5.9閥門應經常(10~15天)注油潤滑密封副及閥桿等運動副，減少開關扭矩及保護密封副。

6.可能發生的故障、原因及消除方法見表

7.保修

制造廠對閥門投入使用一年內負責保修，但不超過發貨期18個月。在保修期內，因產品質量原因均可免費修理或更換零件。

上海工開閥門制造有限公司   021-56051151
