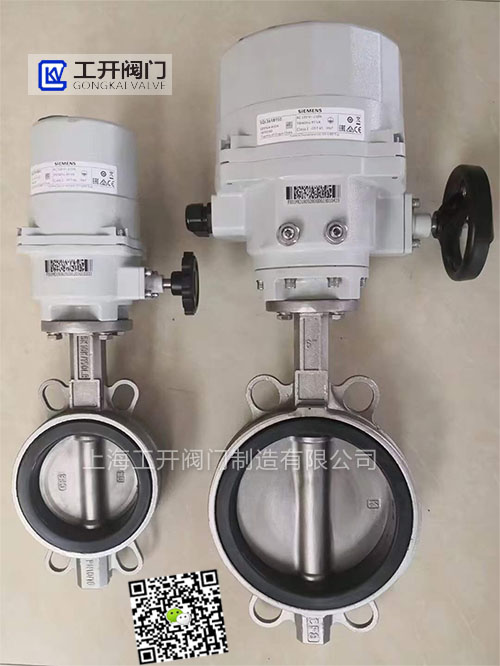

西門子  SIEMENS SQL361B系列

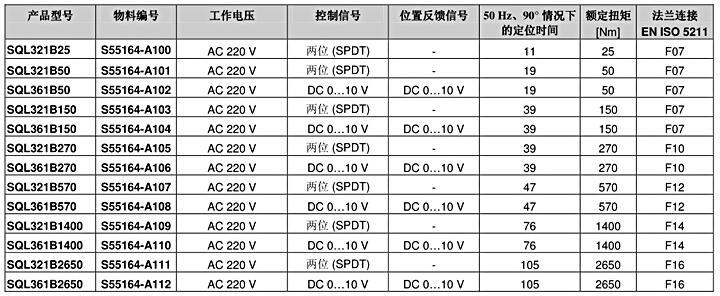

一、西門子SQL361B系列執行器性能特點介紹：
1、工作電壓AC 220V、DC ..10V控制信號
2、可選10002電位計和輔助開關
3、執行器旋轉角度為90°，適用于西門子VKF42..系列蝶閥。在自動運行過程中，行程受兩個內置行程開關限制。
4、具有手輪和閥位指示
5、內置防凝加熱元件
6、底法蘭符合標準EN ISO 5211
7、用于驅動VKF42..系列蝶閥，作為截止閥和控制閥
8、執行器由控制器的開/關信號( SPDT )或DC ..10V控制信號驅動,并產生旋轉運動，通過驅動器送至閥門
9、執行器無需維護，此類執行器具有可逆異步電機，可通過齒輪系驅動主軸，然后由主軸帶動蝶閥的方軸。型號SQL321B25手輪主軸上安裝了彈簧，因此必須保持手輪推入才能手動操作。對于其他型號，手輪則直接連接到蝸桿軸上。
10、在自動運行過程中，行程受兩個內置行程開關限制
11、為了防止殼體內部溫度低于露點溫度，執行器配有內置加熱元件

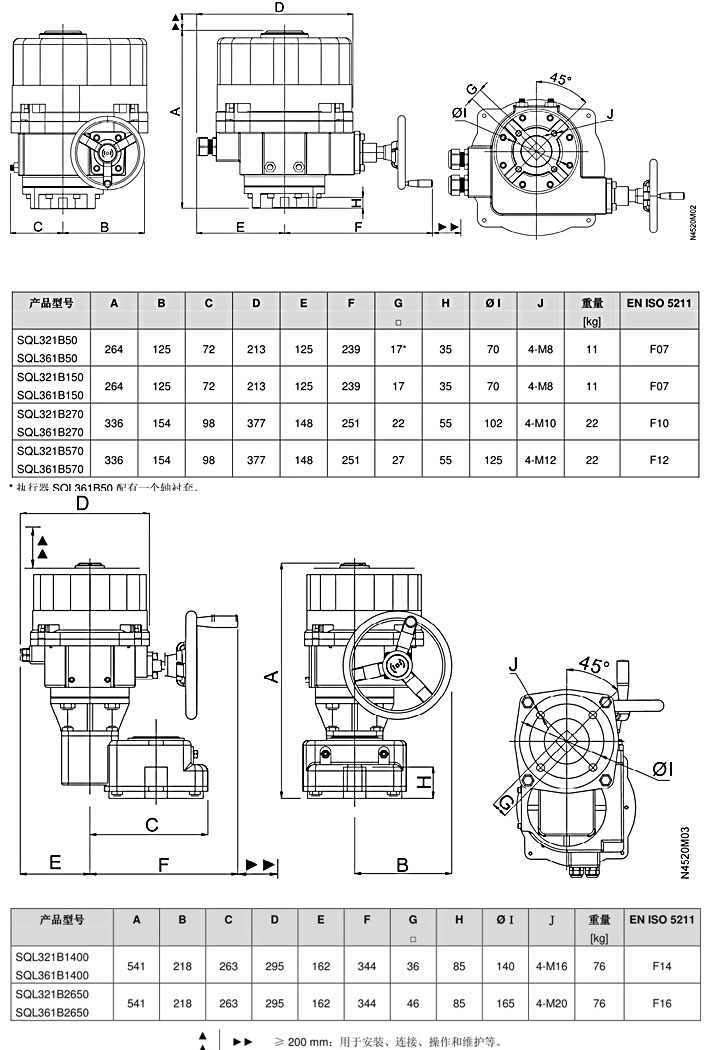

二、尺寸

三、內部接線圖

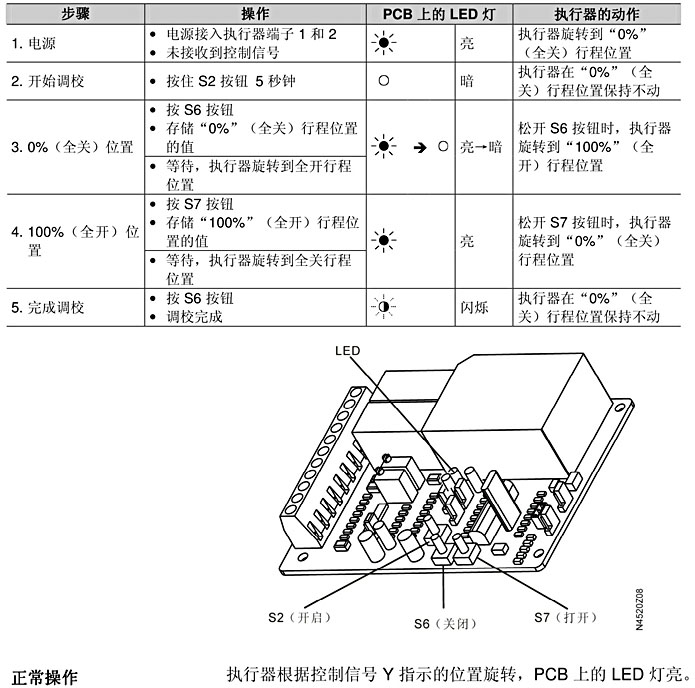

四、調校
為了確定閥板在閥門中的位置是全關“0%" 或全開”100%” ，對于調節型執行器,建議在首次調試時進行調校。
 前提條件: ●執行器已安裝在蝶閥上 ●通過手輪旋轉執行器至半開位置 ●打開外殼

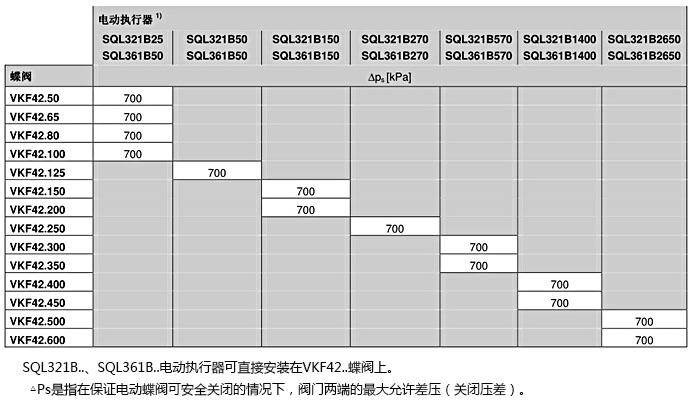

五、執行器和電動執行器的組合
