氣動球閥|氣動蝶閥|氣動通風閥|氣動截止閥|氣動閘閥等此類氣動閥門使用中常有以下技術需要了解，需要請關注學習！

氣缸我們不但要知道其工作原理（雙作用氣缸工作原理、單作用氣缸工作原理），還要了解氣缸的耗氣量，很多人不知道氣缸耗氣量是怎么算出來的，今天在這里上海工開閥門帶大家來具體學習一下。

一、首先，我們說明一下，氣缸的耗氣量可以分成最大耗氣量和平均耗氣量。

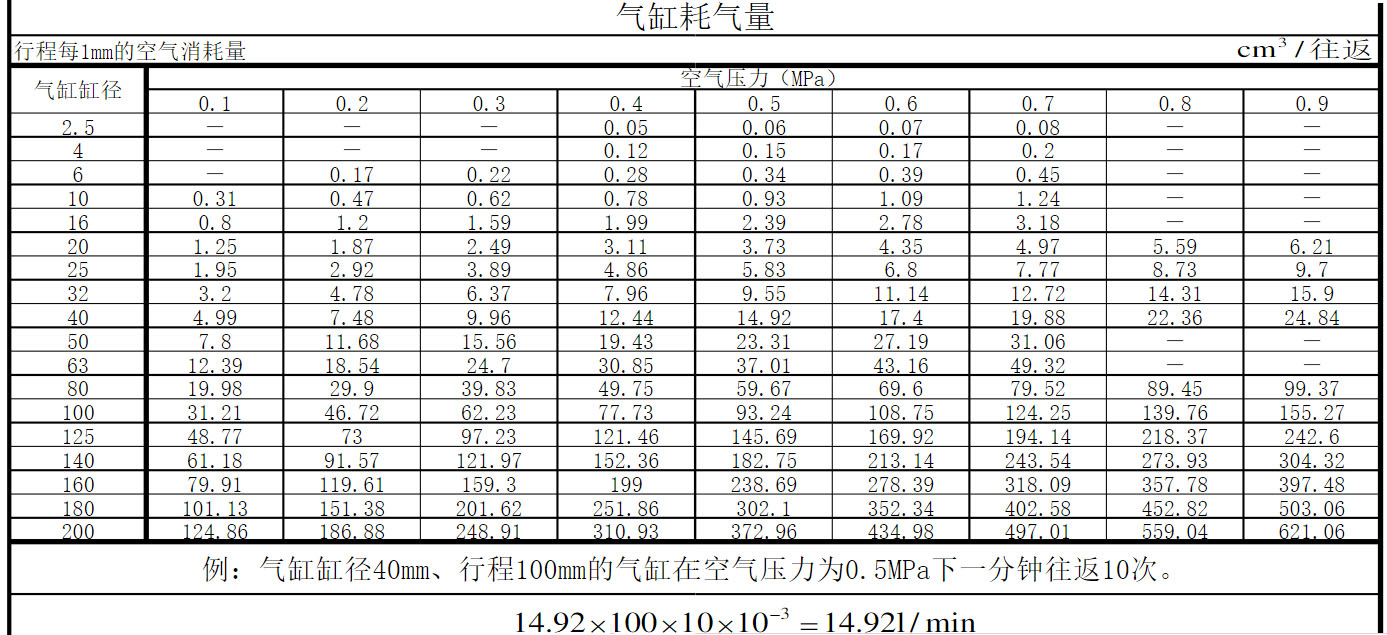

    耗氣量： 氣缸往復一個行程的情況下，氣缸以及缸與換向閥之間的配管內所消耗的空氣量(標準大氣壓狀態下)
   最大耗氣率： 氣缸活塞以最大速度運動時，單位時間內所消耗的空氣量(標準大氣壓狀態下)
    氣缸的最大耗氣量： Q=活塞面積 x 活塞的速度 x 壓力; 通常用的公式是： Q=0.046D2v(p+0.1)

Q------標準狀態下的氣缸大耗氣量(L/min)
D------氣缸的缸徑(cm)
v------氣缸的大速度(mm/s)
p------使用壓力(MPa)

二、關于耗氣量的計算問題

  一個氣缸的缸徑為50mm，則活塞桿直徑20mm，行程300，在6Bar壓力下，在2秒內完成一個循環？
1.求體積 缸管體積 = 面積 x 行程（伸出） 1962.5 x 300 = 588750 mm3 = 0.588L） 缸管體積 = 面積 x 行程（縮回） 1648.5 x 300 = 494550 mm3 = 0.495L）
2.求耗氣量 兩秒內的耗氣量 Q = V x （P + 1） = 0.588x（6+1） = 4.116NL Q = V x （P + 1） = 0.495x（6+1） = 3.465NL
3.求一分鐘耗氣量 一分鐘內耗氣量 Qr = （Q/t） x 60 = （7.581/2）x60 = 227.43NL/Min

三、氣缸每分鐘工作多少次?

    30次。一般氣缸的彈性密封電磁閥動作頻率在3~5Hz，間隙密封電磁閥動作頻率可以達到20Hz，當然還有更高頻率的電磁閥。電磁閥頻率過高，可能會帶來另外一個問題，就是氣缸活塞還沒有走到末端，就要反向運動了。

四、如何計算氣缸用氣量

一、測試法——檢查現有空氣壓縮機氣量 定時泵氣試驗是一種比較容易精確的檢查現有空氣壓縮機氣量或輸出的方法，這將有助于判斷壓縮空氣的短缺不是由于機器的磨損或故障所造成的。下面是進行定時泵氣試驗的程序：立方米 B．壓縮機儲氣罐(gasholder)之間管道的容積立方米 C．（A和B）總容積，立方米 D．壓縮機全載運行 E．關閉儲氣罐(gasholder)與工廠空氣系統之間的氣閥 F．儲氣罐(gasholder)放氣，將壓力降至0.48MPa(G) G．很快關閉放氣閥(vent valve) H．儲氣罐(gasholder)泵氣至0.69MPa(G)所需要的時間，秒 現在你已有了確定現有壓縮機實際氣量所需要的數據，C=壓縮機氣量，min V=儲氣罐(gasholder)和管道容積,m3（C項） P2=最終卸載壓力，MPa(A)（H項＋PA） P1=最初壓力，MPa(A)（F項＋PA） PA=大氣壓力，MPa(A)（海平面上為0.1MPa） T=時間,s 如果試驗數據的計算結果與你廠空氣壓縮機的額定氣量接近，你廠空氣系統的負荷太高，從而需要增加供氣量。
二、估算法 V=V現有設備用氣量＋V后處理設備用氣量＋Vxie漏量＋V儲備量
三、確定所需的增加壓縮空氣(compressed air) 根據將系統壓力提高到所需要壓力的空氣量，就能確定需要增加的壓縮空氣(compressed air)供氣量，min=需要的壓縮空氣(compressed air)供氣量 現有的m3/min=現有的壓縮空氣(compressed air)供氣量 P2=需要的系統壓力，MPa(A) P1=現有的系統壓力，min=需要的m3/min－現有的m3/min 結果就告訴你為滿足現有的用氣需求所要增加多少氣量。建議增加足夠的氣量以便不僅滿足目前的用氣要求，還把將來的需求和xie漏因素考慮進去。
四、系統漏氣的影響 供氣量不足經常是由于或肯定是由于系統的xie漏，空氣系統漏氣是損失動力的一個連續根源，在0.69MPa壓力下可能漏掉多至2.8M3的壓縮空氣(compressed air)，這等于你損失一臺18.75Kw的空氣壓縮機的氣量，每年運行8000小時（三班制）計算，大多數工廠都會提供維護人員和零件來筑漏。閥、填料、接頭、滴管和軟管應及時檢查和修理。工廠整個系統的xie漏可通過在不供氣情況下測定系統壓力(在儲氣筒體上側)從0.69MPa(G)降到0.62MPa(G)所需要的時間來診斷。利用泵氣試驗我們就可以算出整個系統的xie漏量：min=—————————— 90（PA） 如漏氣率超過整個系統氣量的百分之五，
五、選擇壓縮機的規格 你一旦確定工廠用氣的氣量（m3/min）和壓力（MPa(G))要求，便可選擇空氣壓縮機的規格。在選擇時你可能要考慮的因素包括：工廠擴建后的用氣量要求是多少？是否考慮將來要用特殊的制造工藝和工具？理想的做法是回轉螺桿式壓縮機和離心式壓縮機所定的規格應保證在調制和調節控制范圍正常工作。在選擇空氣壓縮機及其附加設備（如干燥機(dryer)和過濾器）你是否已考慮到壓縮空氣(compressed air)的質量要求？附加設備對你選擇空氣壓縮機有何影響？你是否考慮過萬一主空氣壓縮機故障時的備用氣量？所選用的空氣壓縮機在用氣量較低時運轉情況怎樣？可能要考慮用一臺較小的空氣壓縮機以便節約能源。
