Modbus slave模擬子設備接入DTU設備--硬件接線以及仿真軟件配置

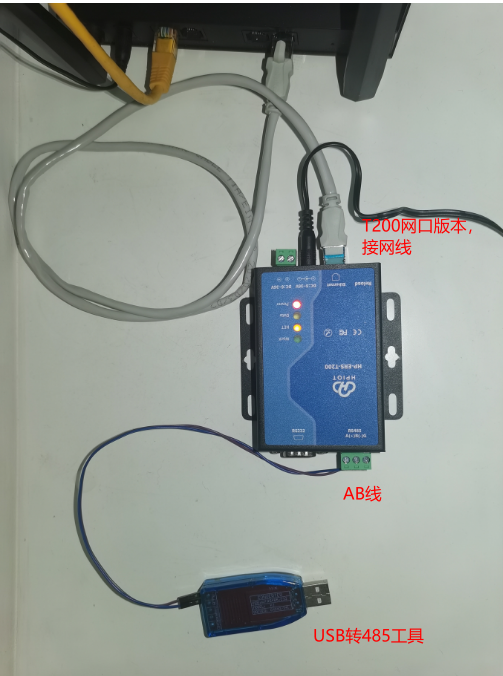

   硬件側環境配置如下：

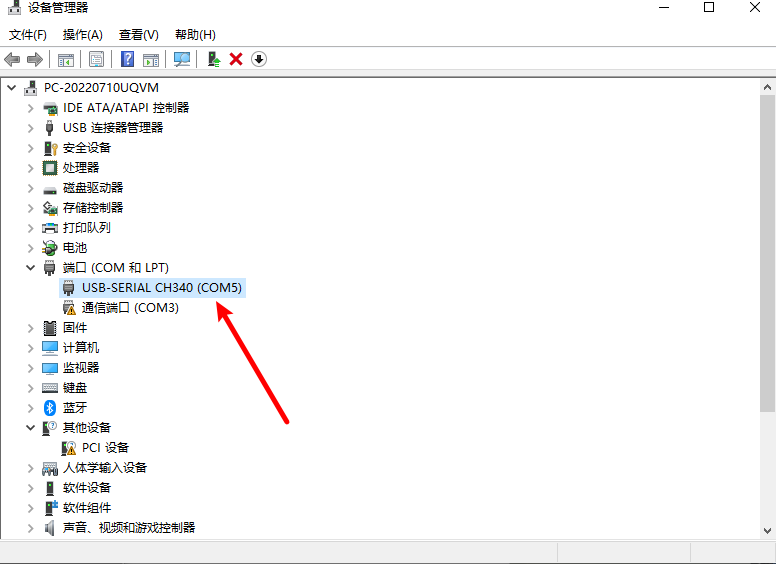

USB轉485接口工具插入電腦后，查看端口占用情況，我的電腦情況如下：

上面USB轉485工具使用的端口是COM5， Modbus Slave 仿真模擬器 模擬Modbus子設備，配置如下：（ PS：此處設置的串口參數，必須和網關設備RS485的串口參數一致。 ）

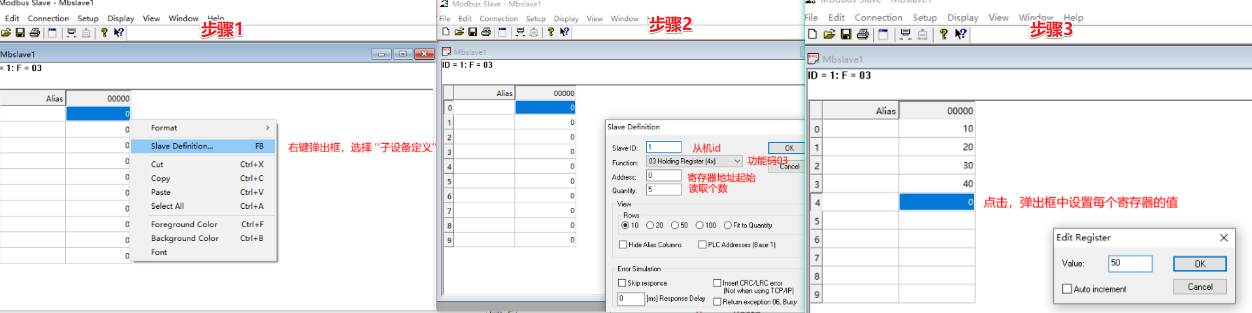

然后設置寄存器，以及寄存器的值。演示案例設置了0-4 、5個寄存器，值分別設置為 10-50，如下圖所示：

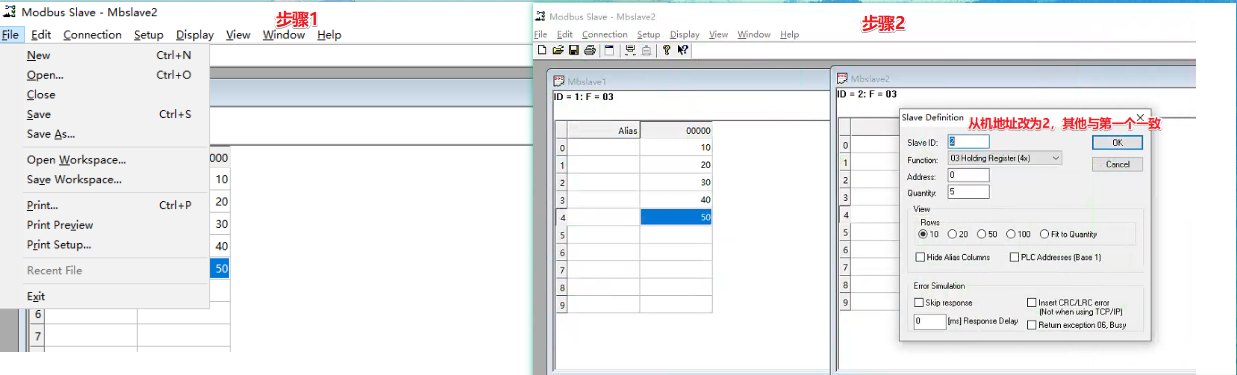

平臺為了演示多個子設備的情況，因此按照上面的再增加一個子設備的配置，如下：

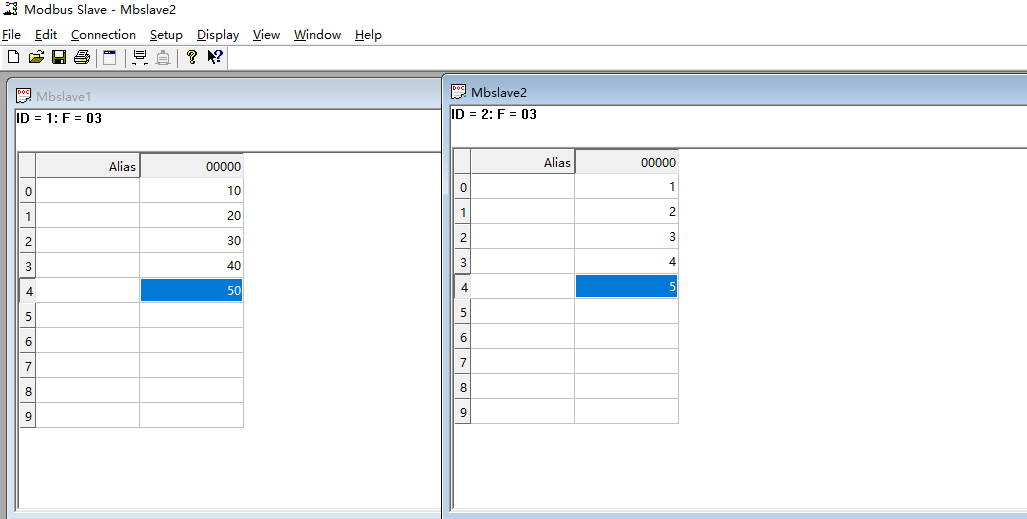

最終配置如下：
