不銹鋼對夾式球閥Q71F-意式薄型球閥304/316/321
更新：2023/11/24 9:33:03??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q71F-16P
產品介紹
不銹鋼對夾式球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，薄型不銹鋼球閥，球芯通道形狀有矩形、V形及O形。
對夾式球閥Q71F適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點 。

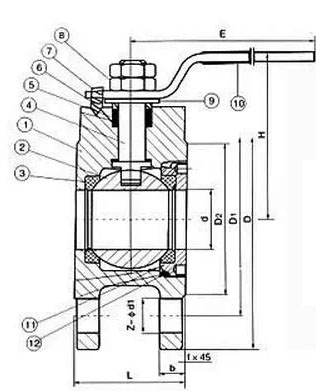

Q71F不銹鋼對夾式球閥主要性能規范
| 序號NO | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 球芯 | 不銹鋼316/304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 |
| 5 | 填料 | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 |
| 7 | 手柄 | 不銹鋼304 |
| 8 | 閥桿螺母 | 不銹鋼304 |
| 9 | 填料壓蓋 | 不銹鋼304 |
| 10 | 手柄套 | 塑料 |
| 11 | 密封瓶帽 | 不銹鋼316/304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE |
Q71F不銹鋼對夾式球閥主要外形及連接尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 20 | 25 | 29 | 38 | 62 | 76 | 92 | 110 | 145 | 195 | |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
