ZDLP電動調節閥_流量比例單座調節閥
更新：2024/11/6 10:35:52??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZDLP-16C、ZDLP-16P
產品介紹
ZDLP電動調節閥_流量比例單座調節閥是由由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。
ZDLP電動流量調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。
ZDLP電動流量調節閥工作原理：執行器接受來自調節儀表的開關信號，輸出軸帶動閥芯控制被調介質的流量。電動執行器支架與調節閥閥蓋用螺母連接，執 行器輸出軸用夾塊與調節閥的閥芯、閥桿連成一整體， 其作用方式有電開式和電關式二種。電開式閥的初始位置為關閉，通電后打開閥門；電關式閥的初始位置為開啟，通電后關閉閥門。三通閥，因閥內開啟與關閉同時存在，故無電開、電關之分。但因說明初始位置是水平管道為開啟，還是垂直管道為開啟。
ZDLP電動調節閥技術參數
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥座直徑dn（mm） | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 公稱壓力PN（Mpa） | PN1.6、4.0、6.4MPa | |||||||||
| 閥芯型式 | 單座柱塞型閥芯 | |||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||
| 閥體材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | |||||||||
| 上閥蓋 | 標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ | |||||||||
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||
| 流量特性 | 等百分比特性和線性特性 | |||||||||
| 額定流量系數Kv | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 額定行程L（mm） | 16 | 25 | 40 | 60 | ||||||
| 配用執行機構型號 | 381LSA /381-20 | 381LSA /381-30 | 381LSA /381-50 | 381LSA /381-65 | ||||||
| 允許壓差（Mpa） | 3.0 | 2.0 | 1.8 | 1.05 | 1.16 | 0.67 | 0.47 | 0.39 | 0.26 | 0.16 |
| 型號 | 381LSA-08 | 381LSA-20 | 381 LSA -30 | 381 LSA -50 | 381 LSA -65 | 381 LSA -99 | 381 LSA -160 |
| 隔爆型號 | 381-08 | 381-20 | 381-30 | 381-50 | 381-65 | 381-99 | 381-160 |
| 輸出力推（N） | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
| 大行程L（mm） | 30 | 60 | 100 | ||||
| 工作速度（mm/S） | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
| 主要技術參數 | 電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC | ||||||
| 防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄 | |||||||
| 環境溫度：-25～+70℃ 環境濕度：≤95% | |||||||
| 項目 | 技術指標 | |||
| 基本誤差% | ±2.5 | |||
| 回差% | ≤2.0 | |||
| 死 區% | ≤1.0 | |||
| 始終點偏差% | 電開 | 始點 | ±2.5 | |
| 終點 | ±2.5 | |||
| 電關 | 始點 | ±2.5 | ||
| 終點 | ±2.5 | |||
| 額定行程偏差% | ≤2.5 | |||
| 泄 露 量l/h | 0.1%×閥額定容量 | |||
| 可調范圍R | 30:1 | |||

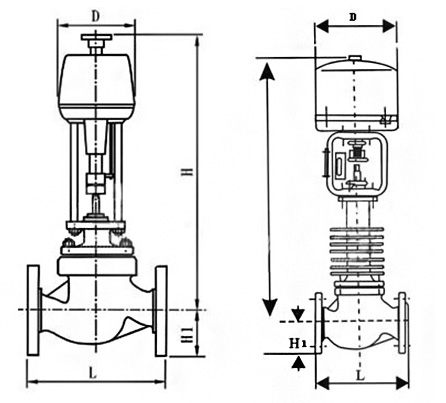

ZDLP電動調節閥結構尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
| D | 225 | 225 | 225 | 225 | 225 | 255 | 255 | 255 | 310 | 310 | 310 | |
| R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
| H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
| PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
| H3 | PN16/40 | 144 | 144 | 172 | 172 | 180 | 232 | 232 | 235 | 300 | 357 | 391 |
| PN64 | 156 | 156 | 180 | 180 | 200 | 237 | 237 | 247 | 317 | 367 | 397 | |
| H2 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| H4 | 459 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
| H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
| PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
ZDLP電動調節閥應用案例：
電動調節閥ZDLP-16C-DN50_高溫蒸汽導熱油調節閥
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
