ZBSF不銹鋼電磁閥-不銹鋼法蘭電磁閥-不銹鋼水用電磁閥-全不銹鋼電磁閥
更新：2022/12/28 9:29:22??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZBSF
產品介紹
ZBSF不銹鋼電磁閥是接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。
ZBSF不銹鋼電磁閥種類結構有：直動式、分步式、先導式、活塞式、膜片式等。主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。適用于腐蝕氣體、超凈氣體等氣體介質的控制。 ZBSF電磁閥說明書
ZBSF不銹鋼電磁閥工作原理：
ZBSF不銹鋼電磁閥的電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
ZBSF不銹鋼電磁閥主要性能規范
| 工作介質 |
腐蝕液體、超凈液體、食用液體 ZBSF-1：氣體用 ZBSF-1Y：液體用 ZBSF-2：氣體用 ZBSF-2Y：液體用 |
||||||
| 介質溫度℃ | ZBSF-1(1Y)≤60℃ ZBSF-2(2Y)≤200℃ | ||||||
| 工作壓力 MPa | 1.6 | ||||||
| 工作壓差 MPa | 0～1.6 | ||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||
| 使用壽命 | 按JB/T7352-94規定 | ||||||
| 額定流量系數 KV | |||||||
| 泄漏量 ml/min | 按JB/T7352-94·F規定 | ||||||
| 公稱通徑 mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 功 耗 | 40 | 50 | |||||

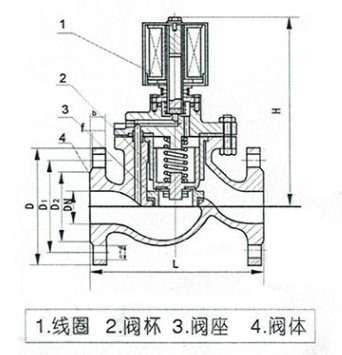

ZBSF不銹鋼電磁閥外形結構尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 115 | 153 | 90 | 60 | 41 | 14 | 3 | 4-φ14 |
| 15 | 115 | 153 | 95 | 65 | 46 | 14 | 3 | 4-φ14 |
| 20 | 115 | 153 | 105 | 75 | 56 | 16 | 3 | 4-φ14 |
| 25 | 125 | 153 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 150 | 176 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 165 | 176 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 190 | 192 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
