J11W蘇式內螺紋截止閥-絲扣截止閥-不銹鋼截止閥-上海工開閥門
更新：2020/11/16 15:31:34??????點擊：
- 品牌：???上海工開
- 型號：???J11W-16P、J11W-16C
產品介紹
內螺紋截止閥是我廠用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，具有結構緊湊，密封面不易磨損、擦傷；密封性能好，啟閉時閥瓣行程小，工藝性能好等特點。
內螺紋截止閥廣泛應用于水、油品、氣、燃氣、蒸汽、氮氣、氫氣、硝酸類、醋酸類等食品、制藥、石油化工、電力、冶金等工業管線。主要用來接通或截斷管路中的介質。一般不用于調節流量。
J11W蘇式內螺紋截止閥主要性能規范
| 公稱壓力 | PN | 2.5,4.0,6.4 | MPa |
| 強度試驗壓力 | PT | 3.8,6.0,9.6 | |
| 低壓氣密封試驗壓力 | 0.6 | ||
| 高壓密封試驗壓力 | 3.0,4.8,7.6 | ||
| 適用介質 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
| 水、油品、氣 | 硝酸類 | 醋酸類 | |
| 適用溫度 | -40～180℃ | ||
J11W蘇式內螺紋截止閥主要零件材質
| 零件名稱 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
| 閥體 | WCB | ZG1Cr18Ni9Ti CF8 | ZG1Cr18Ni12Mo2Tii CF8M |
| 閥蓋 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18NI12Mp2Ti 316 |
| 閥桿 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 18Ni12Mo2Ti 316 |
| 密封圈 | 304,316 | ||
| 填料 | 聚四氟乙烯 | ||

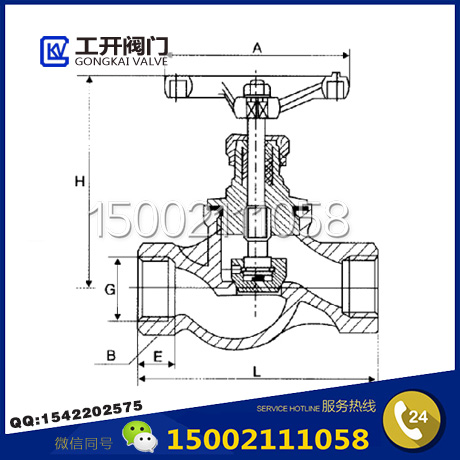

J11W蘇式內螺紋截止閥主要外形及連接尺寸
| DN | G | L | E | B | H | A | KG |
| 15 | 1/2〞 | 90 | 14 | 32 | 109 | 70 | 0.9 |
| 20 | 3/4〞 | 100 | 16 | 36 | 109 | 70 | 1.1 |
| 25 | 1〞 | 120 | 18 | 46 | 132 | 80 | 1.8 |
| 32 | 11/4〞 | 140 | 20 | 55 | 156 | 90 | 2.5 |
| 40 | 1 〞 | 170 | 22 | 65 | 167 | 100 | 3.7 |
| 50 | 2〞 | 200 | 24 | 80 | 1282 | 120 | 5.5 |
| 65 | 2 〞 | 260 | 26 | 95 | 200 | 140 | 9.3 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
