FT44杠桿浮球式蒸汽疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續的排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
 FT44杠桿浮球式蒸汽疏水閥工作原理：
    杠桿浮球式蒸汽疏水閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。
杠桿浮球式蒸汽疏水閥產品特點：
  1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
  2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
  3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
  4、 密封性能卓越 密封件采用球面結構，工作時無集中磨損使用壽命長。
注：杠桿浮球式蒸汽疏水閥 暴露在低溫環境下可能會受冰凍影響

杠桿浮球式蒸汽疏水閥連續排水量表：

FT44 DN15～25            疏水閥的工作壓差（△P）.kg/cm2         公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15
2K	650	775	960	1125	1250
7K	370	460	610	700	790	925	1030	4400
10K	270	370	475	540	600	700	800	890	1000	1075
15K	170	260	320	370	405	475	535	585	690	780
FT44 DN32～50           疏水閥的工作壓差（△P）.kg/cm2        公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15	17
1K	2450	3050	4375	5500
2K	1320	2270	2950	3650	1550
5K	1000	1300	1650	2300	3050	3550	4400
9K	850	1100	1300	1700	2350	3250	3510	4200	4800
12K	750	950	1150	1500	1950	2500	3000	3400	4050	4300	4430
17K	510	800	950	1350	1780	2250	2500	2850	3250	3600	3900	4200	4350
FT44 DN65～80          疏水閥的工作壓差（△P）.kg/cm2          公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15	17
1K	4900	7100	8750	11000
2K	2650	4550	5900	7300	9100
5K	2000	2700	3300	4550	6100	7100	8950
9K	1700	2150	2640	3545	4780	6500	7040	8450	9545
12K	1550	1900	2250	2950	3860	5000	5900	6830	8120	8630	8860
17K	1090	1590	1900	2730	3550	4500	5000	5700	6500	7100	7950	8400	8600
FT44 DN100          疏水閥的工作壓差（△P）.kg/cm2           公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15
2K	11000	14900	16700	19100	21600
7K	5900	8800	10700	12700	15500	17400	20700	23600
10K	5100	7100	8200	9900	12300	15100	17300	20000	22100	23400
15K	4200	6100	7000	8350	9750	10700	12200	13800	15600	16400	17800

注：①表中的K值代表了相應壓力下的閥座的編號，②壓差是指疏水閥入口端與出口端的壓力差，③排量是指蒸汽凝結水在單位小時內連續排放的量。

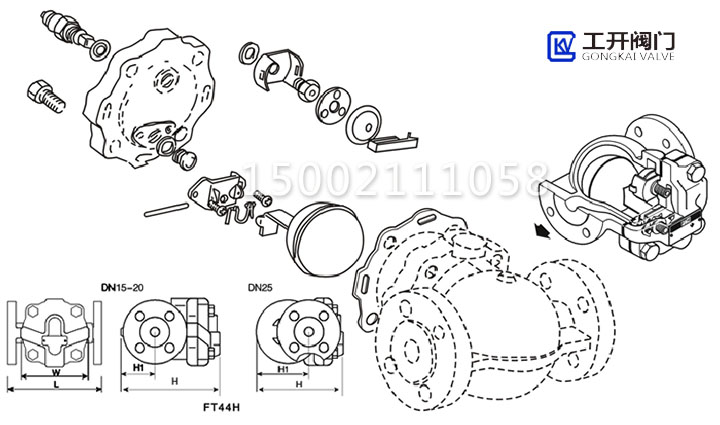

杠桿浮球式蒸汽疏水閥主要外形及連接尺寸

型號	公稱通徑	L	H	H1	S ?	A×C
FT44H-16C	15	150	153	75	105	95×95
	20	150	153	75	105	95×95
	25	160	153	75	105	95×95
	32	270	240	85	150	147×147
	40	270	240	85	150	147×147
	50	270	240	85	150	147×147
	65	270	240	85	150	210×210
	80	350	300	90	210	210×210
	100	350	300	90	210	210×210
