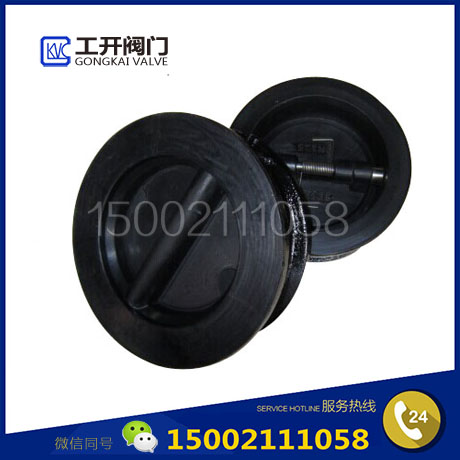

H76J對夾襯膠止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門，屬于對夾碟型旋啟式類型的止回閥，本產品體積小,流道廣,阻力系數低,關閉快的性能特點,是造價低性能優越的一種止回閥,廣泛的使用在化工,冶金,煤礦,給水等場合。

為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計了鉸鏈機構,以便閥瓣具有足夠有旋啟空間,并使閥瓣真正的,全面的與閥座接觸。閥瓣可以全部用金屬制成,也可以在金屬外包裹橡膠,這取決于使用性能的要求。對夾襯膠止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小。

H76J襯膠止回閥主要性能規范

型號	公稱壓力 PN(MPa)	強度試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度	適用介質
H76J-10	1.0	1.5	1.1	≤80℃	清水、污水、海水弱酸弱堿
H76J-16	1.6	2.4	1.76

H76J襯膠止回閥主要零件材質

零件名稱	閥體	閥瓣	閥桿	彈簧	閥座
材料	鑄鋼	碳鋼	不銹鋼	不銹鋼	天然硬橡膠、EPDM

H76J襯膠止回閥主要外形及連接尺寸

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
			1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
