YZ11X支管減壓閥-不銹鋼支管減壓閥-銅支管減壓閥-銅減壓閥-自來水減壓閥
更新：2022/12/2 10:46:39??????點擊：
- 品牌：???上海工開閥門
- 型號：???YZ11X
產品介紹

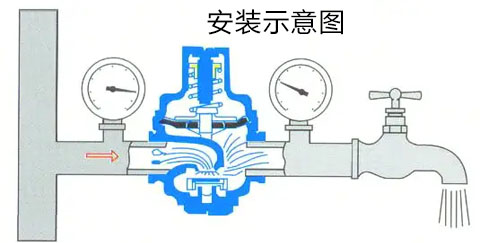

YZ11X支管減壓閥一般是指小口徑的DN15和DN20的減壓閥，多用于高層樓宇供水每層入戶的支管上，起減壓穩壓的作用。
支管減壓閥采用直接作用隔膜式結構,內部結構非常簡單，無卡阻，性能可靠，經久耐用。
YZ11X支管減壓閥工作原理：
支管式減壓閥原理是利用閥體中浮動活塞的水壓比控制,進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動；閥體內無彈簧，故無彈簧銹蝕、金屬疲勞失效之慮；密封性能良好不滲漏，因而既減動壓(水流動時)又減靜壓(流量為0時)；特別是在減壓的同時不影響水流量。 水流通過減壓閥雖有很大的水頭損失，但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況，因此總體上講仍是節能的。
YZ11X支管減壓閥主要性能規范
| 公稱通徑 | DN15~50(mm) |
| 適用介質 | 自來水 |
| 壓力范圍 | 0~1兆帕 |
| 適用溫度 | 1~120(℃) |
| 主體材料 | 銅、不銹鋼 |
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
YZ11X支管減壓閥外形結構尺寸
| DN | G | L | H | H | |
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
| 20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
| 25(1") | G1" | 90 | 3 | 115 | 46 |
| 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
| 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
| 50(2") | G2" | 140 | 175 | 195 | 75 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
