D41F-10P/D41F-16P手動法蘭蝶閥，不銹鋼法蘭蝶閥，襯四氟法蘭蝶閥，驅動裝置是手柄，啟閉迅速，精確開關，流量控制；閥體304不銹鋼，堅固耐用，有很好的耐腐蝕性；密封材質為PTFE,耐高溫耐腐蝕，不沾附無毒害。該體型可通用PN10/PN16，日標5K/10K，美標150LB的連接標準。經常被用于一些具有嚴重腐蝕性介質液體和氣體的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐的工業管道中的輸送。
   手動法蘭蝶閥-手柄法蘭蝶閥，又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥，D41F-16P襯氟法蘭蝶閥的工作原理是關閉件(閥瓣或蝶板)為圓盤，圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量。

D41F-10P/D41F-16P手動法蘭蝶閥性能規范

D41F-10P/D41F-16P手動法蘭蝶閥，不銹鋼法蘭蝶閥，襯四氟法蘭蝶閥

閥體	304
閥板	304
密封	PTFE
工作壓力	PN10/PN16
適用溫度	-20°~150°

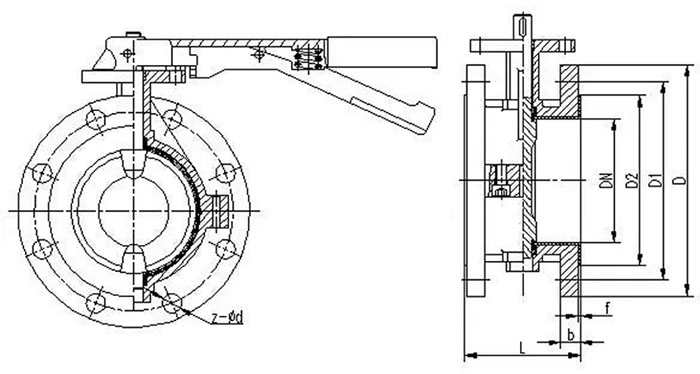

D41F-10P/D41F-16P手動法蘭蝶閥外形結構尺寸

D41F-10P/D41F-16P手動法蘭蝶閥，不銹鋼法蘭蝶閥，襯四氟法蘭蝶閥

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
50	2	108	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	250	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	270	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.bqdhks.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
