D342X雙偏心軟密封法蘭蝶閥采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。閥座材質使用四氟乙烯材料，可以有效的防腐蝕，此外也可以采用金屬密封閥座，來適應高溫工況環境(但是采用金屬密封閥座的雙偏心蝶閥，蝶板與閥座的密封面是線接觸，密封屬于位置密封結構，這種密封結構不能耐高壓，如果在高壓的工況中使用會產生大量的泄露，所以在高壓的工況環境或要求切斷嚴密的系統中，不能使用金屬密封閥座的雙偏心蝶閥)。
偏心1：閥桿中心線對閥體中心線的偏心；
偏心2：閥桿中心對閥座密封中心的偏心；圓錐角：閥座密封面傾斜角度。
 D342X雙偏心蝶閥的特點：
1、閥體和閥座采用分體式設計，便于維修和更換。
2、閥體加工后，由于沒有襯膠，避免了襯膠的壓力變形，保證了閥體對稱精度，減小了蝶閥的扭矩。
3、閥桿和閥體配有4個防油軸承，有利于閥桿的支撐，上軸孔配有2個O型圈和1個專用矩形螺旋環水封，使軸向密封更加可靠。
4、閥板軸孔兩端設計有凹槽，可有效防止閥軸裝入閥門時因過度擠壓而損壞閥座，保證閥座端面與閥板的密封。
5、蝶閥銷釘材料經淬火回火處理后，強度高，耐腐蝕，連接更安全穩定。
6、無銷閥桿采用防脫結構，閥桿上部采用彈簧+U型卡結構，既能補償安裝誤差，又能防止閥桿松動。
7、 LT型閥體比普通對夾式蝶閥厚，耐壓高，不易變形。
  雙偏心蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計(如采用單向流時，請將閥門閥體正向安裝)，并采用高強度球墨鑄鐵或鑄鋼制造，以確保水流沖擊下蝶板的強度及較低的水損。

D342X雙偏心軟密封法蘭蝶閥性能規范

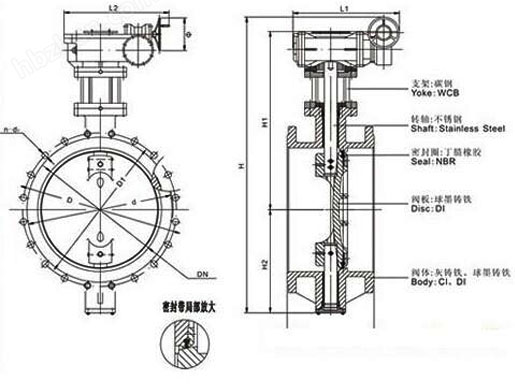

D342X雙偏心軟密封法蘭蝶閥外形結構尺寸

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
